HITACHI离心机CT15RE维修-故障代码详解

维修案例 2024年4月17日下午2:57

CT15RE离心机开机后出现故障代码E47故障现象，根据hitachi离心机内部维修手册“E47”属离心机电路板电子元器件故障。下面详细分析CT15RE出现E47故障代码详细情况。

CT15RE台式离心机电控系统硬件电路。将硬件电路按功能分为直流无刷电机驱动电路、舱门检测与转子识别电路、温度控制电路、存储与通信接口电路、人机交互界面、电源系统、故障检测电路、PROFIBUS 总线通讯模块与接口电路设计。电机控制采用主控板上的 STM32 发送指令进行控制。

STM32 主要完成频率的输出以及电流、电压的控制信号输出。hitachi电气工程师分别对各部分电路进行了研究和设计，使得各电路能够达到离心机控制系统的要求。设计了智能台式离心机电控系统软件。首先电控系统的软件按模块进行设计，然后在主程序中调用各个模块。

设计了电控系统主程序的流程图，然后分模块对各个模块的程序进行设计，包括转速和电流检测程序设计，转速控制程序设计。

设计了触摸屏与 STM32 的 MODBUS 从机通信程序以及 PROFIBUS 总线通讯模块程序设计。

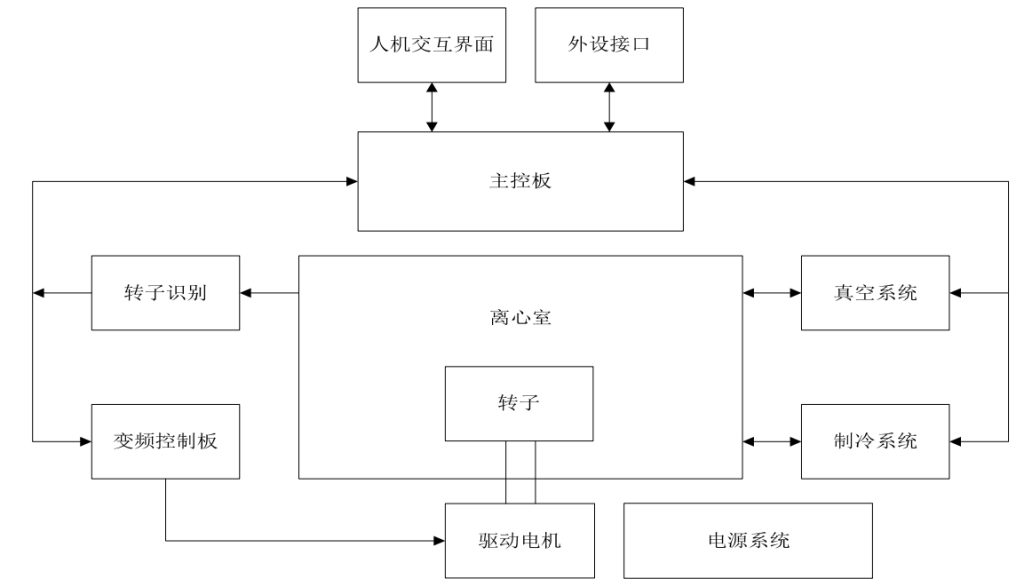

CT15RE离心机从功能结构上可以分为以下几个主要部分：离心室、转子、无刷直流电机、主控板、电机驱动板、人机交互界面、总线通讯接口、转子识别系统、制冷系统和电源系统。离心机的功能结构原理如图所示。

CT15RE离心室是离心机的主要执行装置转子运转的空间，离心室不但要给转子的运转提供足够的空间，同时也要为转子内部的试剂提供一个适宜的环境，因此在离心室的内部制冷系统。

转子是离心机工作的主要执行装置，通过转子的高速旋转让试剂能够离心和分层。非专用的离心机一般都能够使用多种类型的转子[29]，而不同类型的转子有着不同的运行参数，因此，智能台式离心机采用转子识别的功能来识别不同的转子。这样，在很大的程度上减小了因为离心机参数设置不当等误操作带来的损失。

无刷直流电机是智能台式离心机的驱动部分，其性能直接影响离心机的性能。采用合适的控制电路以及合理的控制方法可以提高离心机的转速控制精度。

主控制板可以由一块电路板或者多块电路板组成，一般主控板置于离心机离心室的外部。主控制板上面集成了智能台式离心机系统的主要电路，包括控制电路、信号采集电路和信号处理电路等。主控制板的核心是微控制器，设计者将控制程序事先写入主控芯片中达到控制智能台式离心机的目的。

总线通讯接口可以使多台离心机都能连接到 PROFIBUS 总线光缆上，形成 PROFIBUS 的现场总线通讯系统，从而实现离心机群控的功能。

人机交互界面通常由显示器和键盘构成，用来对离心机输入各种控制信息和离心机当前工作状态的显示。

电源系统给离心机的各个部分提供稳定的电源，其中包括主控板，驱动电机，各种控制器以及传感器的电源。

CT15RE智能台式离心机的具体工作过程如下：

（1）初始化设置

离心机供电后，智能台式离心机控制系统将会对离心机各设备初始化。使用者将离心机转子放置到离心室内后关闭离心室。使用者通过触摸屏设置智能台式离心机的各种参数，如离心机运行时间、离心机转速、离心室的目标温度等。

（2）转子识别

离心机最开始是在低速区域运转，此时离心机转子射频识别电路会读取转子的电子标签信息，读写芯片将读取的转子信息送入主控芯片，实现转子识别功能。

（3）温度控制

智能台式离心机在低速运行时，主控芯片通过温度控制电路控制制冷片，将离心室内的温度控制到设定值。

（4）离心机加速过程

在前几个过程正确完成后，离心机才开始按照用户设定的加速档位进行加速。一直加速到用户设定的最高转速。与此同时时在智能台式离心机的人机界面上会显示离心机当前的运行状况，包括离心机当前转速，离心室内的温度，还有已经运行的时间和剩余时间。

（5）离心机减速停机过程

当离心机运行时间达到到使用者设定的离心时间后，离心机将会按照用户设定的减速档位，自动减速停机。当智能台式离心机完全停止后，系统会提醒用户取出离心的试剂和离心机转子。

随着技术的发展，离心机功能越来越智能化和人性化。智能台式离心机设计有专门的故障诊断系统，通过上位机可以对其进行故障诊断，离心机还设计有网络接口使用者可以通过上位机将多台离心机组网进行群控。

以上是关于CT15RE故障代码的部分详细解决办法，后续内容请留意我们的网站更新。
